中建项目应用的6项机电安装施工技术，国际先进！

源自丨中建八局科技质量部、中建八局二公司

近日，中建八局二公司《城市大型医疗综合体机电安装装配式施工技术》顺利通过山东省建筑业协会组织的科技成果评价，评价结论为“国际先进”水平。该成果以西安市儿童医院经开院区项目为背景研发，应用装配式管井施工技术、集成化空调机房施工技术等6项技术，形成专利10项，获得省级工法1项，BIM成果2项，QC成果6项，发表论文1篇，促进建筑机电施工转型升级。

一

成果构成

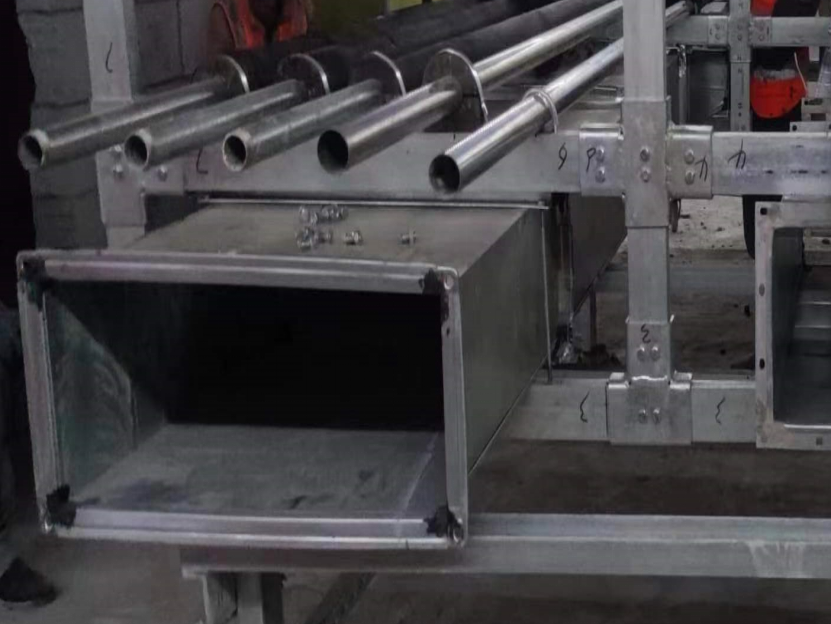

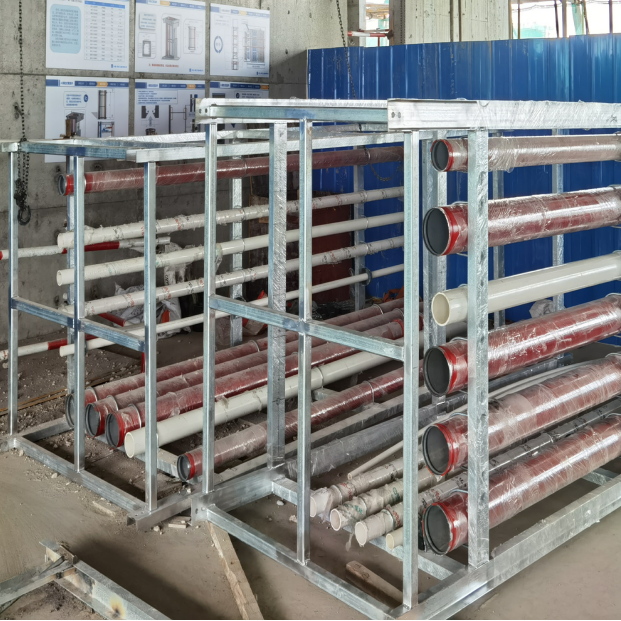

1.装配式管线模块划分及预制技术

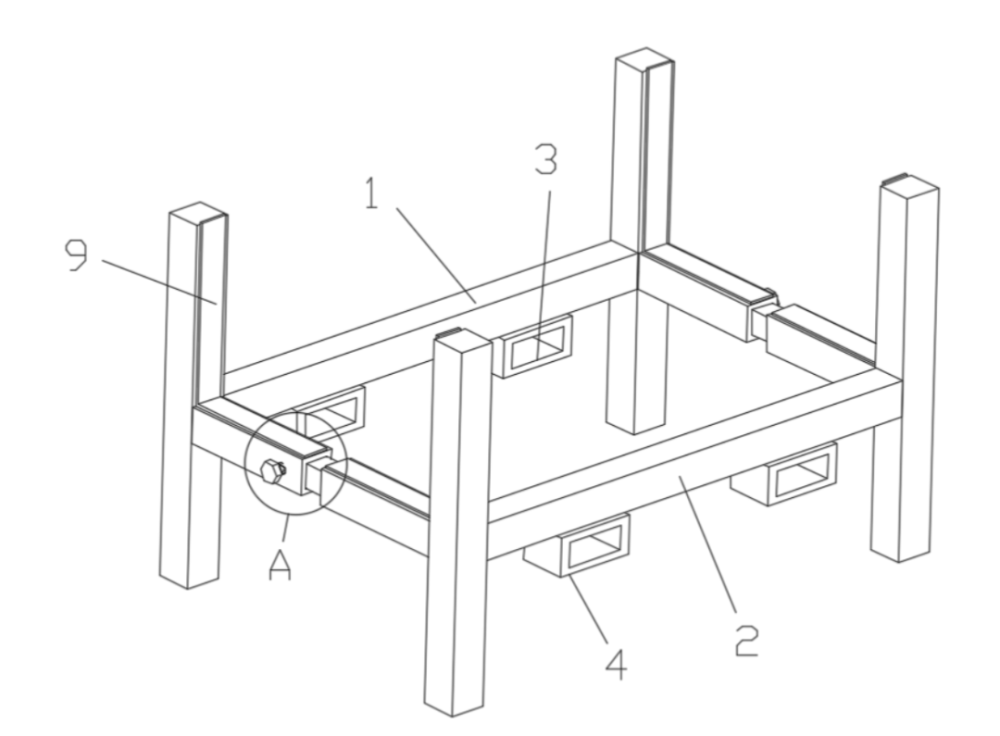

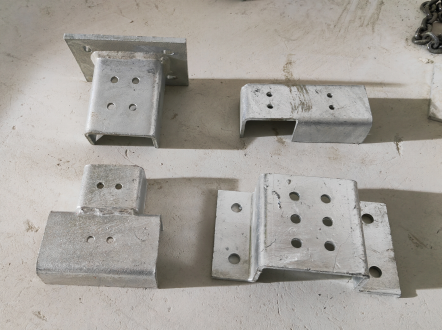

研发了一种按房间功能进行装配式管线模块划分、预制、运输及吊装技术。有效减少管道接头，最大限度的将各个部件集中在一个模块上。发明了一种连接组件及建筑机电安装支吊架进行模块支撑，提高了装配效率。

2.装配式管线模块运输及吊装技术

发明了一种新型超高层建筑材料运输装置，保证模块室外至安装位置垂直运输的安全性和便捷性。

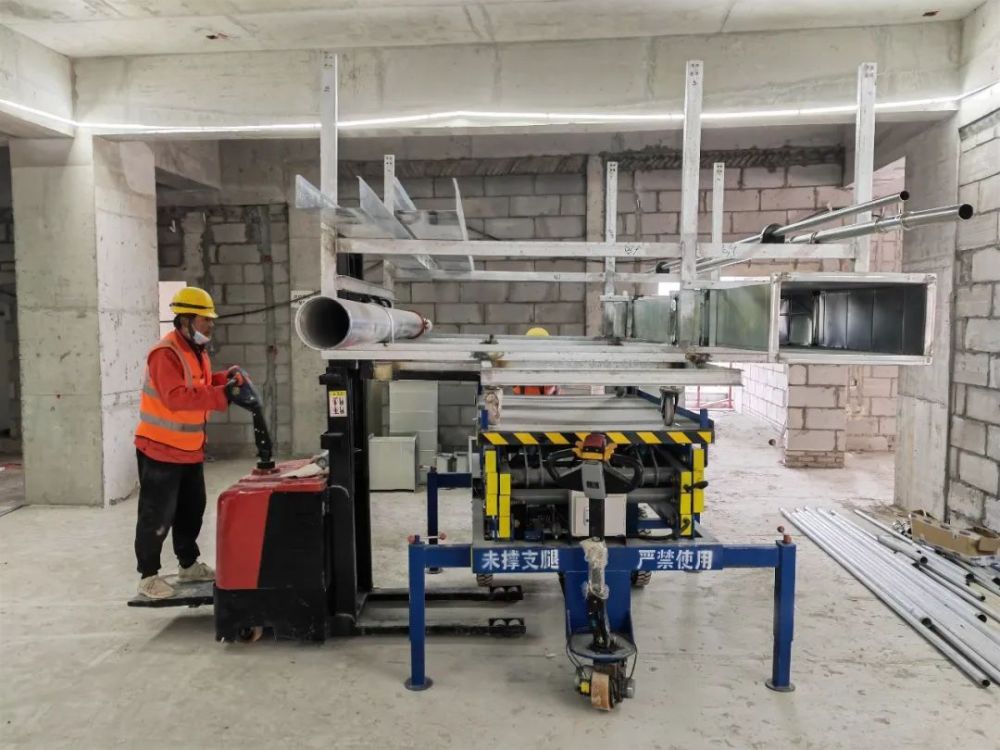

在室内利用移动液压堆高车，将模块组及托盘提升到移动液压升降平台上，垂直顶升至预定高度。实现了高度机械化作业，节省了人工，提高了安全性。

3.受限空间装配式管线安装及补偿技术

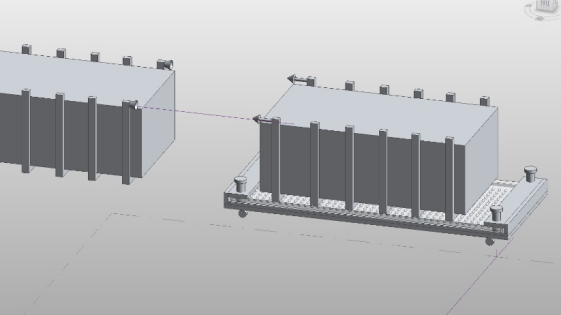

研发了受限空间装配式管线安装及补偿技术。发明了一种管线模块对接定位装置，实现了模块对接时的微调找正。发明了一种基于BIM的机电管线安装的激光管道定位装置，实现了模块对接时位置的精准校正。

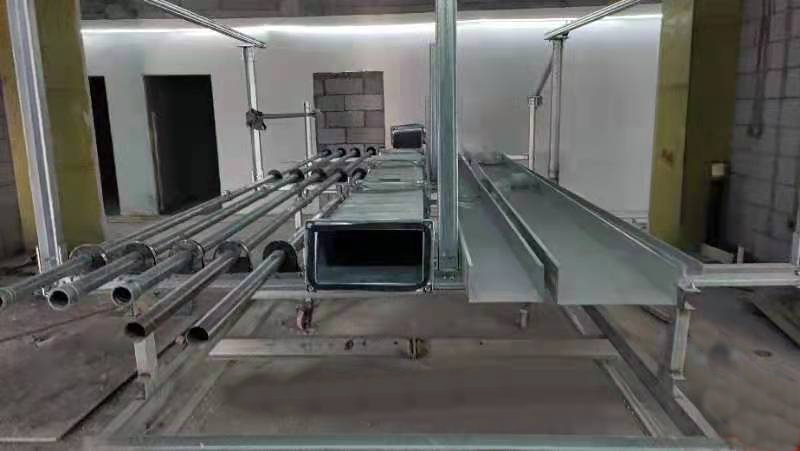

4.开阔空间较大口径排管装配式安装技术

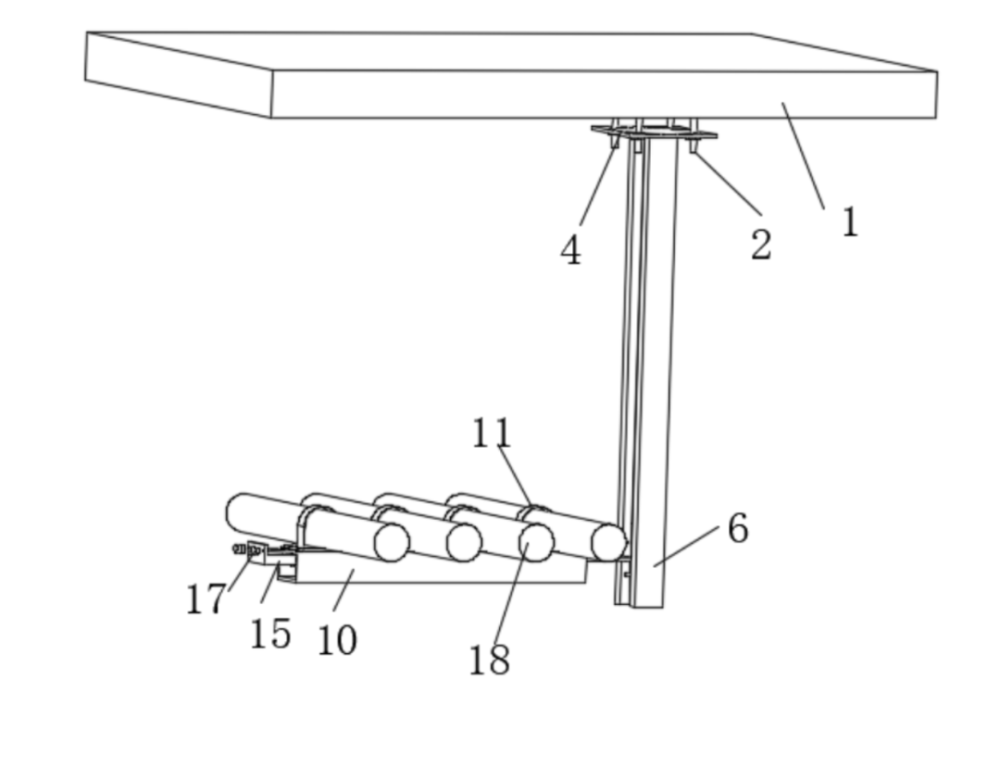

研发了开阔空间较大口径排管装配式安装技术。发明了一种组合装配式槽钢悬吊支架，利用机械化生产装配件代替现场人工焊接，使装配件更加美观。发明了一种大管道提升安装辅助装置，使成排管道安装提升重量大、稳定性好、效率高。

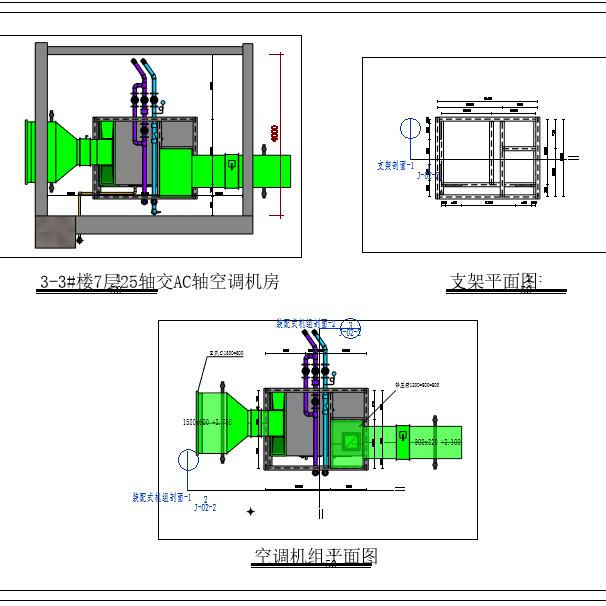

5.集成化空调机房施工技术

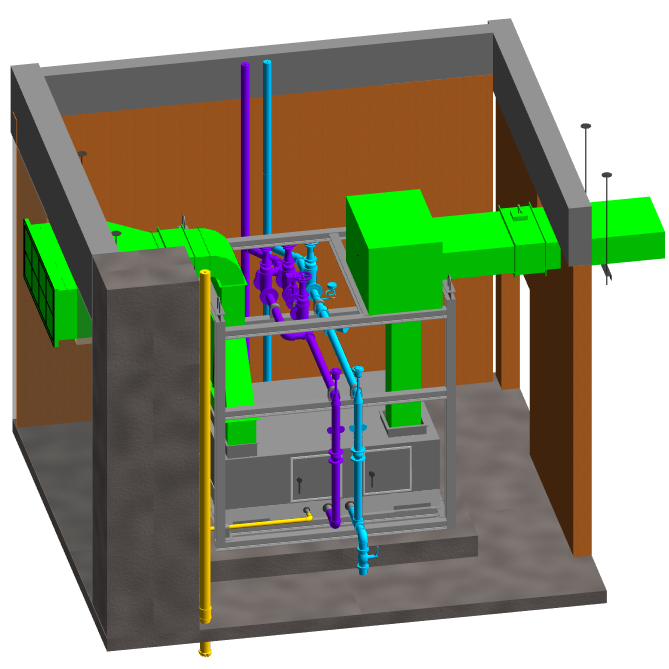

研发了集成化空调机房施工技术。运用BIM技术精准建模，实现了空调机房设备、风管及水管的优化，确定加工模块图，以型钢做为支撑框架，集成模块，整体运输和吊装，显著提高了施工效率和安装质量。

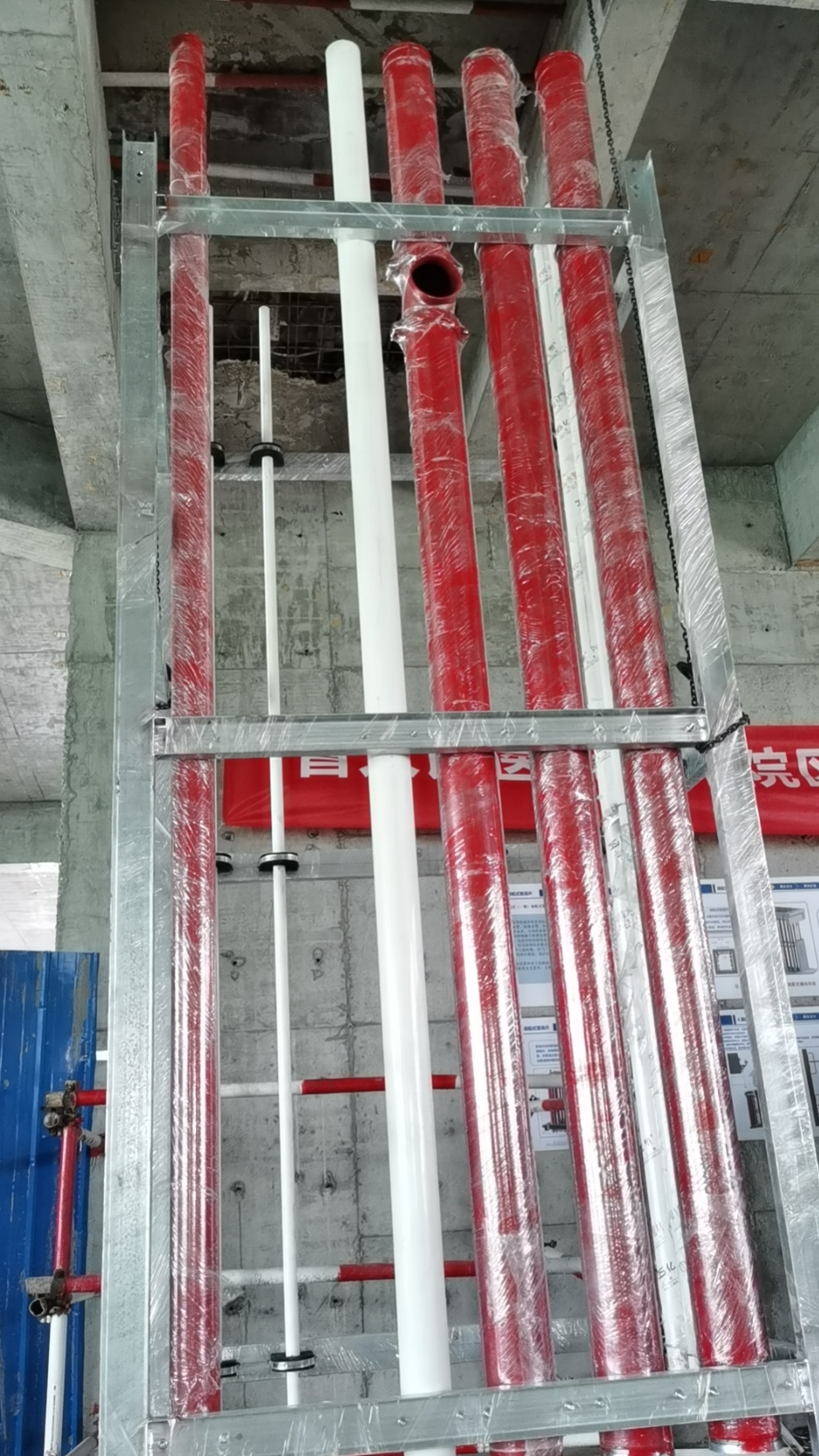

6.装配式管井施工技术

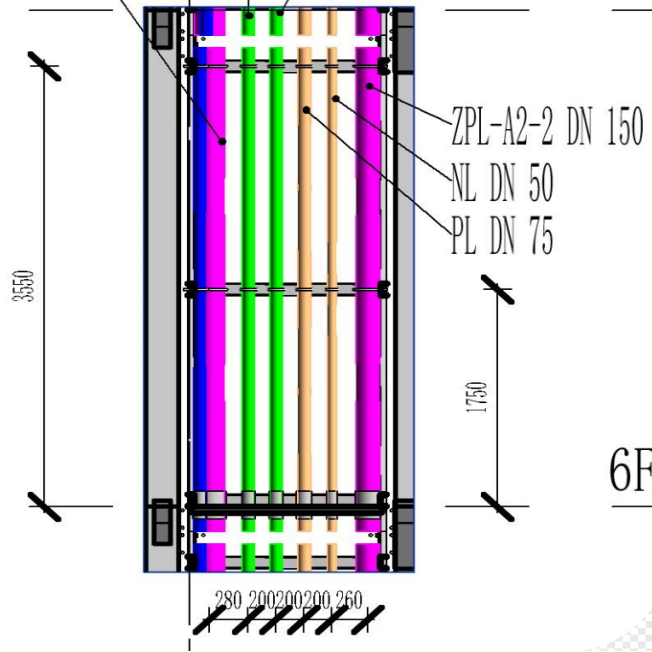

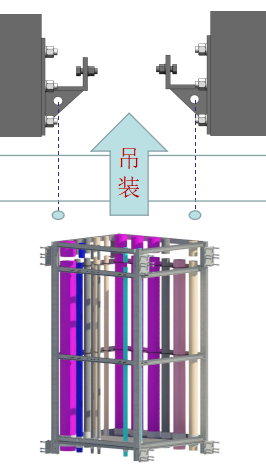

运用BIM技术对管井内各系统管道进行综合布置，合理划分模块及支撑体系，采用模块工厂化预制加工，整体吊装，大大缩短管井施工工期。

主体阶段无需进行套管预埋，并创新将管井模板集成在管线模块上，解决后期混凝土浇筑时的支、拆模难题，促进整体施工工效提高，保证管道井施工的一次成优，实现管道井的高效、精准施工。

二

成果效益与应用前景

城市大型医疗综合体机电安装装配式施工关键技术，尤其适用于医疗建筑标准层和标准部位。在标准层走廊、机房、地下室排管、管井等部位上具有显著的施工优势。本关键技术为日后公司的机电管线装配式施工提供了技术指导，既保证施工质量又缩短工期，具有显著的经济效果和社会效益，推广应用前景广阔。

三

项目简介

西安市儿童医院经开院区项目是西北最大的三级甲等儿童（综合）医院，总建筑面积约为48万平方米，总体规划床位2000张，门诊、急诊日接诊量达8000人次，将以高水准专科儿童医院为目标，打造一所集医疗、教学、科研、保健、预防、康复为一体的国内一流、国际接轨的三级甲等综合儿童医院。
